Průvodce LED ovladačem Huidu HD-D16: Specifikace, nastavení a soubory ke stažení
Provoz malých LED obrazovek, jako jsou nadpraží obchodů nebo cedule na střechách taxíků, vyžaduje jednoduchou a robustní kartu. Huidu HD-D16 je kompaktní asynchronní kontrolér s plným barevným displejem, který dokáže ovládat až 65 000 pixelů . Díky čtyřem integrovaným portům HUB75E přehrává video a zpracovává vzdálené aktualizace bez nutnosti odesílání dalších datových bloků.
Tato příručka popisuje základní specifikace, kroky nastavení, ceny a soubory ke stažení, abyste mohli obrazovku rychle spustit.
1. Co je Huidu HD-D16?

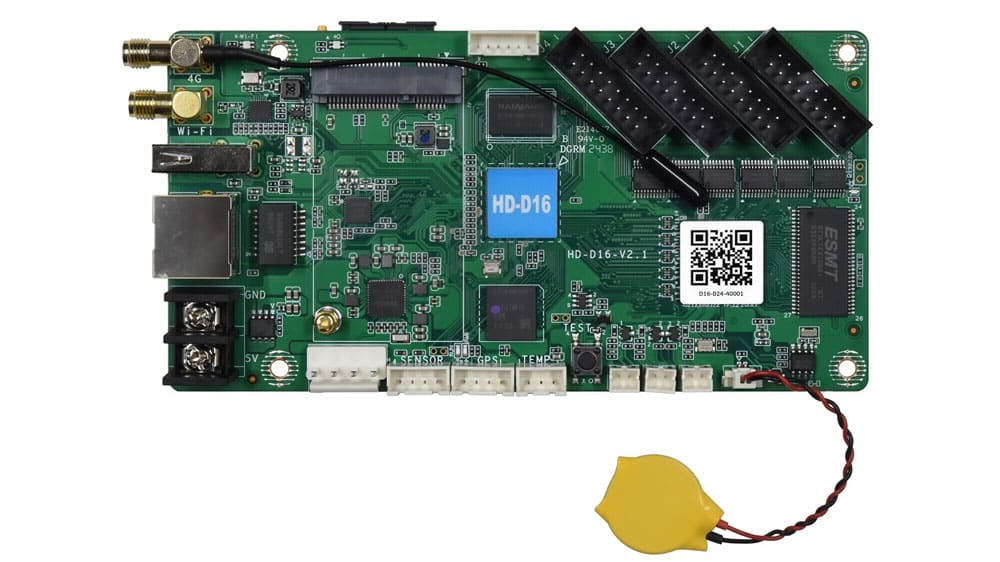

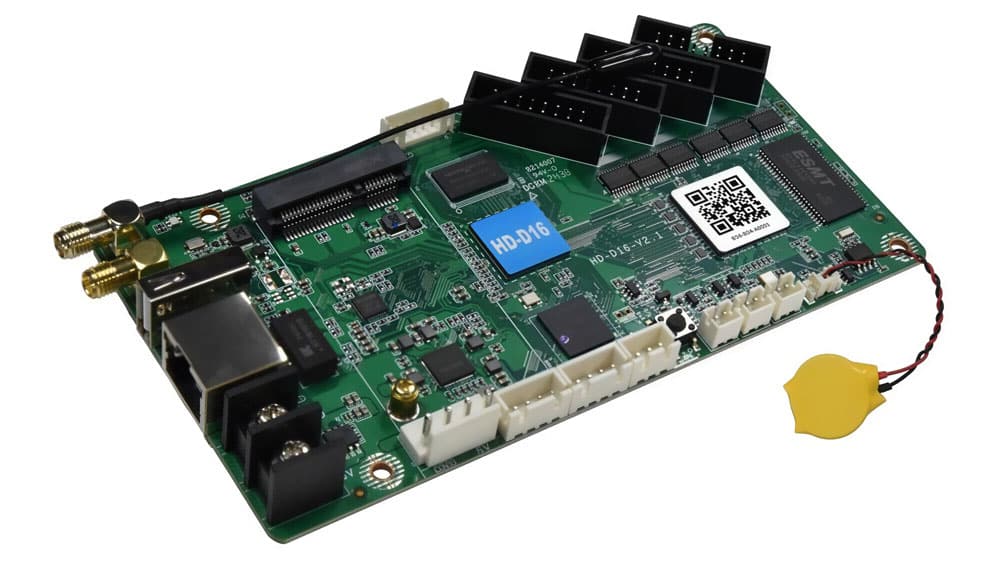

Huidu HD D16 je asynchronní řídicí karta pro LED displeje s plným barevným displejem od společnosti Huidu Technology . Jednoduše řečeno, funguje jako centrální mozek pro malé a střední LED displeje.
Slovo „asynchronní“ znamená, že Huidu D16 pracuje samostatně. Má vlastní vestavěný procesor a úložiště. Nemusíte tedy mít počítač neustále připojený k LED obrazovce. Jednoduše vytvoříte video nebo textový obsah na počítači nebo telefonu, odešlete jej na kartu a karta jej automaticky přehraje ve smyčce.
Celkově je určen pro uživatele, kteří potřebují jednoduchý, samostatný ovladač pro ovládání plnobarevných LED obrazovek bez složitého dodatečného hardwaru.
2. Technické specifikace
Podívejme se, co tato hardwarová čísla ze specifikace skutečně znamenají pro vaše každodenní projekty v oblasti zobrazování. Zde je praktický rozpis pro Huidu HD D16:
| Hardwarová funkce | Technický limit | Co to znamená pro váš projekt |
| Kapacita pixelů | Až 2 600 000 pixelů | Čistě zobrazuje plnobarevnou obrazovku s rozlišením až 1024 x 64 nebo 320 x 128. |
| Integrované rozbočovače | 4 vestavěné porty HUB75E | Připojuje ploché kabely přímo k LED modulům, což vám ušetří peníze za další HUB karty. |
| Úložná paměť | 4GB integrovaná flash paměť | Uchovává hodiny krátkých propagačních videí a grafiky bez nutnosti externích paměťových karet. |
| Komunikace | LAN, USB a vestavěná Wi-Fi | Nabízí flexibilní způsoby lokálního distribuce obsahu prostřednictvím softwaru pro telefon nebo stolní počítače. |
| přehrávání videa | Hardwarové dekódování 720P / 1080P | Přehrává standardní video soubory MP4 přímo při 60 Hz bez ruční konverze videa. |
| Výkon a velikost | DC 5V (< 5W), 142 mm × 74 mm | Snadno se vejde do tenkých rámů displejů a funguje na standardní 5V napájecí zdroje. |
Jak vidíte, huidu d16 vyvažuje základní pixelový výkon s fyzickým pohodlím. Nabízí malým instalatérům displejů vše, co potřebují, v jedné kompaktní desce.
3. Způsoby ovládání: Wi-Fi, USB a 4G Cloud
Různé zobrazovací weby potřebují různé způsoby aktualizace obsahu. Huidu HD D16 nabízí tři hlavní možnosti ovládání:
(1) Připojení k Wi-Fi
Karta si vytváří vlastní Wi-Fi hotspot. Telefon nebo notebook připojíte přímo ke kartě bez nutnosti lokálního routeru. Pomocí mobilní aplikace můžete na místě upravovat text nebo nahrávat fotografie. Tato možnost funguje nejlépe pro reklamní cedule v obchodech a jednotlivé obrazovky v interiéru.
(2) Aktualizace USB disku
Pro offline obrazovky nebo místa bez bezdrátového signálu je nejjednodušší volbou USB plug-and-play. Hotový mediální program exportujete z HDPlayeru na USB disk. Po vložení USB disku do huidu d16 se soubor automaticky uloží do interní paměti a začne se přehrávat.
(3) Správa 4G cloudu
Pokud přidáte volitelný 4G modul a SIM kartu, karta se připojí přímo k internetu. To vám umožní přihlásit se ke cloudové platformě z webového prohlížeče a spravovat stovky obrazovek na dálku. Je navržena speciálně pro billboardy na střechách taxíků a řetězce s více prodejnami.
4. typické aplikace
Díky kompaktním rozměrům a integrovaným konektorům HUB75E si instalatéři vybírají Huidu HD-D16 pro specifické malé LED projekty:
✔ Reklamní cedule na výlohy: Dlouhé, úzké barevné textové a grafické displeje nad vchody do maloobchodních prodejen nebo lékáren.
✔ Billboardy na střechách vozidel: Oboustranné mobilní obrazovky namontované na střechách vozidel, ovládané na dálku pomocí 4G a GPS sledování.
✔ Informační tabule pro komunitu: Venkovní veřejné informační obrazovky, které zobrazují aktuální čas, teplotu a místní hlášení.
✔ Výlohy a světelné boxy: Tenké reklamní obrazovky pro interiéry umístěné uvnitř výloh prodejen s omezeným prostorem.
HD-D16 funguje v těchto nastaveních nejlépe, protože poskytuje spolehlivé přehrávání plnobarevného obrazu bez nutnosti objemného externího vysílacího zařízení.
5. Jak nastavit HD-D16 v HDPlayeru
Nastavení Huidu HD-D16 pomocí softwaru HDPlayer na počítači se systémem Windows vyžaduje tři základní kroky:
Krok 1: Připojte počítač ke kartě
Připojte počítač ke kartě pomocí ethernetového kabelu nebo se připojte k její místní Wi-Fi síti. Otevřete HDPlayer. Software automaticky detekuje připojenou kartu huidu d16.
Krok 2: Konfigurace parametrů obrazovky
Přejděte do Nastavení obrazovky a zadejte systémové heslo (výchozí je 168 nebo 888888). Jako model zařízení vyberte HD-D16. Zadejte přesnou šířku a výšku displeje v pixelech a poté vyberte správný vzor skenování pro vaše LED moduly.
Tip: Pokud se na obrazovce po odeslání nastavení zobrazuje zkreslený obraz nebo převrácené barvy, je váš vzor skenování nesprávný. Pomocí průvodce „Smart Setup“ v HDPlayeru krok za krokem nakreslete zapojení pinů modulu, dokud se text nezobrazí správně.
Krok 3: Vytvořte a publikujte obsah
Přidejte nové rozvržení programu. Vložte preferovaný text, grafiku, hodiny nebo videoklipy MP4. Kliknutím na Odeslat nahrajte program přes síť/Wi-Fi nebo jej exportujte na USB disk pro offline aktualizace.
6. HD-D16 vs. HD-C16C vs. HD-D36
Výběr správné řídicí karty Huidu závisí na velikosti displeje, rozložení modulů a potřebách signálu. Všechny tři modely mají plně barevné obrazovky, ukládají 4 GB médií a připojují se přes Wi-Fi. Jejich hardwarové nastavení je však zaměřeno na různé typy instalací.
6.1 Porovnání specifikací
| Model | Maximální rozlišení | Maximální počet pixelů | Vestavěné porty | Kaskádová podpora | Zvukový výstup | Port vypínače |
| HD D16 | × 1024 128 | 65,536 | 4× HUB75E | Ne | Ne | Ne |
| HD D36 | × 1024 128 | 65,536 | 1× 50pinový | Ne | Ne | Ne |
| HD-C16C | × 384 320 | 120,000 | 10× HUB75E | Ano (1× gigabitový výstup) | Ano (3.5 mm) | Ano (relé) |
6.2 Průvodce výběrem
- Použijte HD D16 pro jednoduché bannery na dveřích nebo malé cedule obchodů s použitím 4řadých modulů HUB75.
- Použijte HD D36 pro zakázkové tenké rámy nebo obrazovky vozidel, které vyžadují 50pinovou přenosovou desku.
- Použijte HD-C16C pro středně velké obrazovky, komerční displeje vyžadující zvuk nebo systémy, které později potřebují další přijímací karty.
7. Stanovení ceny a tržní hodnota
HD-D16 nabízí vysokou nákladovou efektivitu pro malé plně barevné LED obrazovky. Kombinace řadiče, paměti a integrovaných HUB portů na jedné desce eliminuje potřebu samostatných vysílacích jednotek nebo dalších hub karet.
7.1 Přehled odhadovaných cen
HD-D16 obvykle stojí kolem 55 dolarů za kus . Skutečná cena se liší v závislosti na objemu objednávky, způsobu dopravy a aktuální nabídce na trhu.
Protože eliminuje potřebu dalšího hardwaru, snižuje HD-D16 celkové náklady na nastavení ve srovnání s řídicími systémy s více kartami.
7.2 Získejte aktuální nabídky s naší cenovou kalkulačkou
Ceny kontrolních karet se často aktualizují a hromadné objednávky mají nárok na množstevní slevy. Na našich webových stránkách si můžete prohlédnout ceny v reálném čase a okamžitě porovnat náklady na hardware:
- Zaregistrujte si bezplatný účet na našem Cloudová platforma pro LED obrazovky pro přístup k naší online cenové kalkulačce.
- Vyberte značky a modely, se kterými chcete karty HuiDu přímo porovnat Novastar, Colorlight nebo Linsn regulátory.
- Generujte okamžité nabídky na kompletní systémy, včetně řídicích karet, modulů a příslušenství.
- Exportujte si seznam nabídek jedním kliknutím pro plánování a rozpočtování projektu.
8. Soubory ke stažení a užitečné zdroje
Získání správné dokumentace vám pomůže nastavit a nakonfigurovat váš ovladač HD-D16 bez zpoždění při řešení problémů. Oficiální technické soubory si můžete stáhnout přímo níže:
Specifikace HD-D16 (PDF): Zkontrolujte podrobné rozměry hardwaru, elektrické specifikace a definice portů.
Uživatelská příručka HD-D16 (PDF): Postupujte podle podrobných pokynů pro zapojení obrazovky, nastavení softwaru HDPlayer a konfiguraci Wi-Fi.
Pokud pracujete s jinými řídicími kartami, procesory nebo verzemi softwaru Huidu, navštivte naši specializovanou stránku pro stahování zdrojů Huidu .
9. závěr
Huidu HD-D16 nabízí efektivní a cenově dostupné řešení pro ovládání malých plnobarevných LED obrazovek. Díky 4 integrovaným portům HUB75E, integrovanému 4GB úložišti a Wi-Fi připojení eliminuje nutnost zbytečných odesílacích jednotek nebo rozbočovačů pro standardní bannerové displeje.
Pokud váš displej potřebuje méně než 65 536 pixelů a běží na standardních modulech HUB75, HD-D16 vám nabízí nejlepší rovnováhu mezi cenou a funkčností. Pro větší počet pixelů, lepší zvukový výstup nebo rozšiřitelné systémy zvažte přechod na HD-C16C.
