Multimediální přehrávač NovaStar TB50: Kompletní průvodce a specifikace
NovaStar TB50 je malá krabička, ale zvládne toho hodně: přehrávání, odesílání obsahu a ovládání obrazovky, to vše z jednoho zařízení. Tento článek rozebírá, co to je, co je uvnitř, jak to vypadá a jak to spustit.
1. Co je NovaStar TB50?

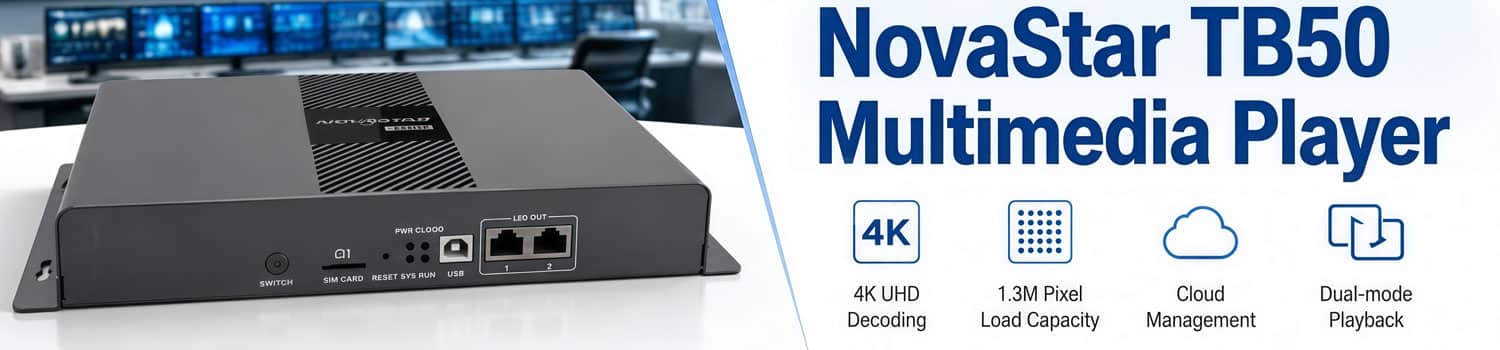

NovaStar TB50 je multimediální přehrávač určený pro plnobarevné LED displeje. Zvládá dva úkoly najednou: přehrává váš obsah a odesílá ho na obrazovku. Takže přeskočíte část, kdy musí samostatný počítač běžet nepřetržitě, jen aby displej fungoval.
Je součástí řady Taurus od společnosti NovaStar , která nahradila starší, již nevyráběné přehrávače, jako například TB6 a TB8. Mezi další modely ve stejné rodině patří TB30, TB40 a TB60. Každý z nich je vyroben pro jiné zatížení pixelů a TB50 se nachází někde uprostřed tohoto rozsahu.
Řada Taurus nevyžaduje mnoho nastavení na místě. Není potřeba konfigurovat žádný počítač, žádná složitá kabeláž. Připojíte přehrávač a on se o přehrávání a odesílání postará sám.
2. Vzhled TB50
TB50 je kompaktní kovová krabička. Její porty a ovládací prvky jsou rozděleny na přední a zadní panel, jak je uvedeno níže.
2.1 Přední panel
| Složka | funkce |
| SWITCH | Přepíná mezi synchronním a asynchronním režimem |
| SIM KARTA | Slot pro SIM kartu, navržený tak, aby zabránil nesprávnému vložení |
| RESET | Podržte 5 sekund pro obnovení továrního nastavení |
| USB (typ B) | Připojuje se k řídicímu počítači pro publikování obsahu |
| LED OUT | Dva gigabitové ethernetové výstupy pro displej |
2.2 Zadní panel
Složka | funkce |
SNÍMAČ (x2) | Připojuje senzor jasu nebo senzor teploty/vlhkosti |
Konektor rádiové antény | Rezervováno pro modul synchronizace času RF |
HDMI (VSTUP/VÝSTUP) | Video vstup a výstup, podpora HDMI smyčky |
WiFi | Konektor antény, podporuje současně Wi-Fi AP a Wi-Fi stanici |
ETHERNET | Gigabitový port pro řídicí počítač, LAN nebo veřejnou síť |
KOM 2 | Konektor GPS antény |
KOM 1 | Konektor 4G antény |
USB 3.0 (typ A) | Přehrávání z USB a aktualizace firmwaru |
AUDIO VÝSTUP | Zvukový výstup 3.5 mm |
Příkon / ZAP-VYP | Napájecí konektor a vypínač |
3. Specifikace NovaStar TB50
Rychlý pohled na specifikace, které jsou nejdůležitější při porovnávání nebo výběru TB50.
Kategorie | Specifikace |
Procesor (CPU) | Čtyřjádrový ARM A55, 1.8 GHz |
RAM / úložiště | 1 GB / 32 GB |
Video dekódování | 4K @ 60Hz |
Maximální nosnost | 1,300,000 pixelů |
Výstupní porty LED | 2x Gigabit Ethernet |
HDMI | 1.3, max. 1920×1200 při 60 Hz |
Síť | 1000 Mbps LAN, 2.4G WiFi (AP+STA), volitelně 4G |
Kapacita přehrávání | 1x 4K, 2x 1080p, 5x 720p, 6x 480p nebo 6x 360p |
Spotřeba energie | 18 W max., doporučený zdroj 25 W |
Provozní teplota | -20 ° C až + 60 ° C |
Hmotnost | 1234 g |
Krytí | IP20 |
4. Klíčové vlastnosti TB50
TB50 toho v malé krabičce nabízí hodně. Zde se blíže podíváme na to, co mu ve skutečnosti umožňuje tak dobře fungovat v reálných instalacích.
✔ Výpočetní výkon, který zvládá 4K
TB50 běží na čtyřjádrovém procesoru ARM A55, což je dostatek výkonu pro dekódování 4K videa při 60 Hz bez zasekávání. U LED displejů zobrazujících rychle se pohybující obsah, jako jsou reklamy v obchodech nebo živé datové kanály, tato rychlost dekódování zajišťuje plynulý obraz bez trhání.
✔ Prostor pro velký displej
S rozlišením 1.3 milionu pixelů dokáže TB50 zobrazit obraz na poměrně velkých obrazovkách bez nutnosti druhého přehrávače. Má také 32 GB integrované paměti, takže si můžete najednou uchovávat několik video souborů, místo abyste museli neustále přehrávat obsah.
✔ Dva způsoby příjmu videa
TB50 není vázán na jednu vstupní metodu. Může přijímat živý HDMI signál nebo běžet výhradně z vlastního uloženého obsahu, což mu dává větší flexibilitu než přehrávačům, které podporují pouze jeden režim.
✔ Vestavěné bezdrátové možnosti
Kromě standardního ethernetového portu je TB50 vybaven WiFi a podporuje volitelný 4G modul. Takže i na místě bez pevné internetové linky se dá zůstat připojený.
✔ Více video streamů najednou
Díky svému dekódovacímu výkonu dokáže TB50 přehrávat více než jeden video stream najednou. V závislosti na rozlišení to znamená jeden 4K stream až po několik klipů s nižším rozlišením, které běží společně. To je užitečné pro rozdělené obrazovky nebo řídicí místnosti, kde se přehrává více než jeden kanál.
✔ Podpora senzorů pro reálné podmínky
TB50 má konektory pro senzor jasu a senzor teploty/vlhkosti. Venkovní obrazovky se po celý den vyrovnávají s měnícím se světlem a počasím, takže schopnost tyto podmínky číst a reagovat na ně je důležitější, než se na první pohled může zdát.
5. Základní funkce
Zde je návod, jak tyto funkce skutečně fungují po spuštění TB50.
① Správa displejů odkudkoli
TB50 spolupracuje s cloudovou platformou NovaStar, takže nejste vázáni na notebook u obrazovky. Publikujte obsah, kontrolujte stav nebo řešte problémy z telefonu nebo počítače, ať jste kdekoli.
② Výběr mezi živým přenosem a uloženým obsahem
Synchronní režim přijímá živý signál přes HDMI, což je vhodné pro sestavy s mediálním serverem nebo již spuštěným kamerovým signálem. Asynchronní režim přehrává uložený obsah, což umožňuje opakované přehrávání obrazovky v obchodě nebo na lampě, i když není nic jiného připojeno.
③ Provozování hotspotu a udržování připojení
Protože TB50 dokáže současně provozovat WiFi AP a STA, může se technik připojit k hotspotu hráče pro rychlé úpravy, zatímco TB50 zůstává na pozadí připojen k hlavní síti webu.
④ Synchronizace více obrazovek
Když několik jednotek TB50 přehrává stejný obsah na různých obrazovkách, i malá časová mezera vypadá nedbale. Synchronizované zdroje času udržují všechny jednotky ve stejném rytmu a postup nastavení si popíšeme později v této příručce.
⑤ Zálohování přes duální ethernet
Díky dvěma gigabitovým ethernetovým portům, jednomu aktivnímu a druhému v pohotovostním režimu, obrazovka nemusí nutně ztmavnout v okamžiku výpadku kabelu. Tato redundance je důležitější tam, kde prázdná obrazovka znamená ztrátu příjmů.
⑥ Rychlé výměny obsahu přes USB
Port USB 3.0 umožňuje načítat nová média nebo stahovat aktualizace firmwaru přímo z flash disku, což pomáhá na stránkách s nestabilním nebo neexistujícím internetovým připojením.
6. Cena NovaStar TB50
Jedna jednotka TB50 se obvykle pohybuje v řádu stovek až středních cenových relací, ačkoli přesná částka se liší v závislosti na dodavateli, objemu objednávky a regionu . Doprava, balení a jakékoli příslušenství, které přidáte, jako jsou odesílací karty nebo video procesor, obvykle nejsou zahrnuty v základní cenové nabídce, takže se vyplatí se předem zeptat.
Protože se ceny mění s těmito faktory, nejspolehlivějším způsobem, jak získat číslo, které skutečně platí pro vaši objednávku, je pomocí cenové kalkulačky LedInCloud . Můžete si vybrat TB50, nastavit množství a porovnat jej s jinými modely nebo značkami Taurus, to vše bez čekání na prodejní e-mail. Zaregistrujte si bezplatný účet na platformě LED Screen Cloud Platform , uložte si cenovou nabídku a získejte kompletní rozpis, včetně dopravy a veškerých doplňků, které potřebujete k nastavení.
7. Průvodce nastavením TB50
Jakmile je TB50 připojen a zapnutý, zde je to, co byste měli vědět o několika běžných úkonech nastavení.
7.1 Výchozí heslo Wi-Fi
TB50 vysílá vlastní WiFi hotspot, takže se k němu můžete připojit přímo bez routeru.
(1) SSID (název sítě) je „ Model + posledních 8 číslic sériového čísla “.
(2) U současných zařízení je heslo vytištěno na štítku SSID na samotném zařízení, není pevně stanoveno v manuálu.
(3) Starší jednotky TB50 používaly pevné výchozí heslo „ 12345678 “. Pokud pracujete se starší dávkou, je to heslo, které byste měli vyzkoušet jako první.
Toto heslo k WiFi se liší od hesla používaného k přihlášení k zařízení prostřednictvím ViPlex Handy nebo ViPlex Express . Výchozí heslo pro přihlášení je 123456. Pokud jste k WiFi připojeni, ale ViPlex vás k síti nepustí, obvykle vám chybí toto heslo.
7.2 Nastavení synchronizovaného přehrávání
Pokud více než jeden TB50 přehrává stejný obsah a obrazovky se musí přepínat ve stejný okamžik, potřebují jednotky sdílený časový referenční bod. NovaStar podporuje tři způsoby, jak toho dosáhnout.
Možnost 1: NTP (doporučeno, pokud všechny jednotky sdílejí lokální síť)
(1) Nastavte NTP server v místní síti. Jako server může sloužit běžný počítač a budete si muset zaznamenat jeho doménové jméno nebo IP adresu.
(2) V aplikaci ViPlex Handy nebo ViPlex Express zapněte pro každou jednotku synchronní přehrávání.
(3) V nastavení synchronizace času vyberte NTP a zadejte adresu serveru, kterou jste nastavili v kroku 1.
Možnost 2: RF (pro jednotky, které nejsou propojeny v síti)
(1) Nainstalujte RF modul na každý TB50 ( NovaStar E32-433T30D-NW ).
(2) Nastavte jednu jednotku jako hlavní zařízení. Slouží pouze jako časová reference a nevyžaduje načítání obrazovky.
(3) Zbývající zařízení nastavte jako podřízená a přiřaďte jim stejné ID skupiny , aby se synchronizovala s hlavním zařízením přes RF spojení.
Možnost 3: GPS (pro venkovní nebo rozptýlené instalace)
(1) Nainstalujte 4G modul ( NovaStar EC20 ) a SIM kartu do každé jednotky.
(2) Povolte synchronizaci času GPS prostřednictvím platformy ViPlex Express nebo NovaStar VNNOX.
Všechny tři metody lze také konfigurovat vzdáleně prostřednictvím VNNOX, pokud se vaše jednotky připojují přes veřejný internet namísto lokální sítě.
7.3 Instalace 4G modulu
Pokud nastavujete synchronizaci času GPS nebo potřebujete záložní mobilní připojení , budete muset do TB50 nainstalovat 4G modul (NovaStar EC20) a SIM kartu. Modul se zasouvá do vyhrazeného slotu na základní desce a SIM karta se vkládá do slotu pro SIM kartu na předním panelu, který je navržen tak, aby se zabránilo jejímu vložení nesprávnou stranou.
Protože proces zahrnuje otevření jednotky a manipulaci s malými součástkami, je snazší sledovat postup vizuálně, než číst postup krok za krokem. Zde je návod k instalaci:
7.4 Změna rozlišení displeje
Nastavení rozlišení se provádí pomocí ViPlex Express v části Terminálové ovládání. Odtud můžete upravit nastavení přehrávání, zdroj videa a konfiguraci obrazovky pro připojený TB50, včetně rozlišení, které se zobrazuje na displeji.
Toto je také snazší sledovat než popisovat, protože prochází několika nabídkami v softwaru:
8. TB30 vs. TB50 vs. TB60
Pokud si nejste jisti, který přehrávač Taurus se hodí k vašemu projektu, skutečné rozdíly mezi těmito třemi se neomezují jen na čísla ve specifikaci. Zde je seznam skutečných změn, které vycházejí z oficiální dokumentace NovaStar pro každý model.
Spec | TB50 | ||
Maximální nosnost | 650,000 pixelů | 1,300,000 pixelů | 2,300,000 pixelů |
Výstupní porty LED (RJ45) | 2, pevně nastavené jako 1 primární + 1 záložní | 2, oba standardně primární nebo rozdělené jako 1+1 | 4, všechny primárně ve výchozím nastavení nebo rozdělené jako 2+2 |
HDMI vstup/výstup | Není k dispozici | 1x HDMI 1.3 vstup, 1x HDMI 1.3 výstup | 1x HDMI 1.3 vstup, 1x HDMI 1.3 výstup |
Přepínač synchronizačního/asynchronního režimu | Není podporováno | Podporované | Podporované |
CPU / RAM / Úložiště | Čtyřjádrový A55, 1.8 GHz / 1 GB / 32 GB | Stejný | Stejný |
Video dekódování | 4K při 60 fps | Stejný | Stejný |
Síť | LAN, 2.4G WiFi (AP+STA), volitelně 4G | Stejný | Stejný |
Čistá hmotnost | 1228.9 g | 1234.0 g | 1230.4 g |
Výpočetní výkon zůstává na všech deskách stejný. Co tyto tři modely ve skutečnosti odděluje, je počet pixelů, výstupní porty a to, zda je v zařízení vůbec HDMI.
TB30 zcela vynechává HDMI a nemůže se přepnout do synchronního režimu, takže je určen pro menší displeje, které pouze smyčkou přehrávají uložený obsah. TB50 přidává podporu HDMI vstupu/výstupu a synchronizačního režimu a navíc dvojnásobnou kapacitu pixelů. TB60 si toto vše zachovává a posouvá ho ještě dále, s větším prostorem pro světlou výšku a dvěma dalšími výstupními porty pro větší instalace.
Pokud má vaše obrazovka méně než 650 000 pixelů a nepotřebujete živý přenos, postačí TB30. Potřebujete HDMI nebo větší kapacitu? TB50 se hodí. Pokud chcete provozovat něco většího, TB60 má dostatek prostoru.
9. Stažení manuálu, softwaru a firmwaru pro TB50
✔ Uživatelská příručka TB50 — kompletní návod k instalaci a provozu
✔ Specifikace TB50 — kompletní oficiální specifikace
✔ Firmware TB50 — nejnovější balíček firmwaru
Pro stažení stačí kliknout na libovolný odkaz výše.
Pokud potřebujete software pro jiná zařízení NovaStar, jako je ViPlex Express, ViPlex Handy, VNNOX nebo NovaLCT, nebo firmware pro jiný model Taurus, přejděte na naši stránku věnovanou softwaru NovaStar. Najdete tam kompletní knihovnu, seřazenou podle produktu.
10. Často kladené otázky k NovaStar TB50
Jaké formáty videa a fotografií TB50 podporuje?
TB50 podporuje běžné video formáty včetně H.264, H.265/HEVC, MPEG4, VP8 a VP9. H.265 poskytuje vyšší výkon, podporuje až 60 snímků za sekundu a bitovou rychlost 100 Mb/s. Pro obrázky podporuje soubory JPEG, BMP, PNG, WEBP a GIF. Většinu standardních souborů exportovaných z editačního softwaru lze použít přímo bez konverze.
Funguje TB50 bez připojení k internetu?
Ano. V asynchronním režimu ukládá TB50 obsah lokálně do vestavěné 32GB paměti a pokračuje v přehrávání bez připojení k internetu. Síťové připojení je vyžadováno pouze pro vzdálené aktualizace obsahu nebo monitorování v cloudu.
Jak provedu obnovení továrního nastavení na TB50?
Stiskněte a podržte tlačítko RESET na předním panelu po dobu přibližně 5 sekund. Tím se obnoví tovární nastavení zařízení TB50 a může to pomoci vyřešit problémy s konfigurací nebo připravit zařízení na novou instalaci.
Kolik videí mohu najednou uložit na TB50?
Počet videí závisí na velikosti souboru, rozlišení a datovém toku. Díky 32 GB interní paměti dokáže TB50 uložit více videí pro většinu aplikací. Každý jednotlivý soubor musí být menší než 4 GB, takže velmi dlouhá videa nebo videa s vysokým datovým tokem mohou vyžadovat kompresi nebo rozdělení.
Jaký je rozdíl mezi TB50 a staršími přehrávači NovaStar, jako jsou TB6 nebo TB8?
TB50 je součástí novější řady Taurus od společnosti NovaStar, která nahrazuje starší modely, jako například TB6 a TB8. Pro stávající instalace TB6 nebo TB8 je TB50 novější možností upgradu s vylepšeným hardwarovým výkonem a průběžnou podporou produktu.
